对辊式破碎机

进料粒度 25-135mm 生产能力 5-185t/h 出料粒度 0.5-40mm
适用物料 河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、煤矿石等。
应用范围 适用于冶金、建材、耐火材料等工业部门中、高等硬度物料的破碎,针对河卵石制砂效果最佳。
点击索取报价表

对辊式破碎机介绍对辊式破碎机应用范围对辊式破碎机图片对辊式破碎机工作原理及结构对辊式破碎机参数

对辊式破碎(对辊破碎机)介绍:

对辊式破碎又称为辊式破碎机对辊破碎机对辊破对辊式破碎机(对辊破碎机)是利用两组单独传动的辊轴,相对旋转产生的挤轧力和磨剪力来破碎物料。 当物料进入机器的破碎腔以后,物料受到转动辊轴的啮力作用,使物料被逼通过两辊之间,同时受到辊轴的挤轧和剪磨,物料即开始碎裂,碎裂后的小颗粒沿着辊子旋转的切线,通过两辊轴的间隙,向机器下方抛出,超过间隙的大颗粒物料,继续被破碎成小颗粒排出。

对辊式破碎机(对辊破碎机)应用范围:

对辊式破碎机(对辊破碎机)可供选矿,化工,水泥,耐火材料,磨料,建筑材料等工业部门中,细碎高.中硬度以下的矿石,岩石及耐火材料之用。对辊式破碎机(对辊破碎机)尤其在耐火材料和采矿行业中比一般破碎机 械更优异的效果.近几年来,还广泛被应用于破碎钢砂等行业。

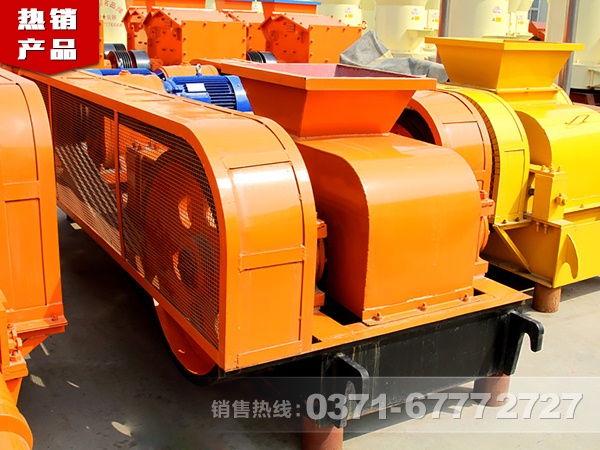

对辊式破碎机(对辊破碎机)图片:

对辊式破碎机

对辊式破碎机

对辊式破碎机(对辊破碎机)工作原理及结构:

1、红星系列对辊式破碎机(对辊破碎机)主要由辊轮组成、辊轮支撑轴承、压紧和调节装置以及驱动装置等部分组成。

对辊式破碎机原理

2、对辊式破碎机(对辊破碎机)出料粒度的调节:两辊轮之间装有楔形或垫片调节装置,楔形装置的顶端装有调整螺栓,当调整螺栓将楔块向上拉起时,楔块将活动辊轮顶离固定轮,即两辊轮间隙变大,出料粒度变大,当楔块向下时,活动辊轮在压紧弹簧的作用下两轮间隙变小,出料粒度变小。垫片装置是通过增减垫片的数量或厚薄来调节出料粒度大小的,当增加垫片时两辊轮间隙变大,当减少垫片时两辊轮间隙变小,出料粒度变小。

3、对辊式破碎机(对辊破碎机)驱动机构是由两个电动机,通过三角皮带传动到槽轮上拖动辊轮,按照相对方向运动旋转。在破碎物料时,物料从进料口通过辊轮,经碾压而破碎,破碎后的成品从底架下面排出。

4、为了安全,对辊式破碎机(对辊破碎机)传动部分应根据实际情况自行安装安全罩。

产品参数

型号 2PG400×250 2PG610×400 2PG700×4000 2PG1000×600
辊子直径(mm) 400 610 700 1000
辊子长度(mm) 250 400 400 600
最大入粒度(mm) 25 85 100 135
出料粒度(mm) 0.5-8 0.5-30 0.5-30 0.5-40
生产能力(t/h) 5-10 13-40 10-100 18-185
辊子个数 2 2 2 2
辊子转速(r/min) 180 75 95 82.6
总重量(t) 2.2 5.9 9.8 17.2
机器外形尺寸(长×宽×高)(mm) 2200×834×830 3700×1600×1100 4300×1200×1200 6229×1640×1510
配套电机/ 功率(kw) 5.5×2 15×2 30×2 55×2
