煤泥烘干机

筒径×筒长 Φ1.2×8.0m-Φ3.6×28m 生产能力 1.9-76.0t/h 最高进气温度  700~800℃
适用物料 各种矿石、矿渣、煤泥、脱硫石膏等。
应用范围 主要用于选矿、建材、冶金、化工等部门烘干一定湿度或粒度的物料。
点击索取报价表

烘干机设备简介:

烘干机设备是洗涤机械中的,一般在水洗脱水之后,用来除去服装和其他纺织品中的水分。大多数的烘干机包括一个旋转的滚筒,内筒通过皮带驱动,在滚筒的周围有热空气用来蒸发水分。烘干筒都是采用滚筒正反转的原理,来达到烘干物品的不缠绕效,早期用的烘干机现在基本上已经被淘汰了,现代烘干采用电脑自动控制,可根据烘干要求,配置不同的烘干温度和烘干时间。滚筒采用耐热性优良的不锈钢光亮板制作而成, 内壁光滑,可以减少衣物的磨损。散热器,并配以合理的引风道,使热风直接和衣物接触,大大提高了干衣效率,同时节省了能源。大直径入料口,方便了进、出衣物。大面积的毛绒收集网,不容易造成毛绒堵塞,保护了风道的畅通,从而极大的提高了烘干效率。

煤泥烘干机简介:

工业的发展,离不开资源的开采,煤作为能源资源,在工业发展和日常生活中都是不可或缺的,在开采过程中,经过洗选,露天堆放,一部分煤被水冲走,经过沉淀形成煤泥,这样造成了煤源的流失,同样这些煤泥回收再利用的难度较大,煤泥烘干机的研发和生产,是对煤泥回收和利用的最有效的办法。

煤泥烘干机结构:

煤泥烘干机系统主要有热源系统、进料系统、输送系统、烘干系统、除尘系统、电器控制系统组成。

煤泥烘干机特点:

1、干燥机抗过载能力强,处理量大,燃料消耗少,干燥成本低;

2、采用顺流干燥方式,烟气与湿物料由同一侧进入干燥机,可以利用高温烟气获得很高的蒸发强度,干燥 机出口温度低,热效率高;

3、可根据不同的物料性质改变运行参数,使物料在干燥机筒体内能够形成稳定的全断面料幕,质热交换更 为充分;

4、新型给料、排料装置,杜绝了滚筒干燥机给料堵塞、不连续、不均匀和返料等现象,降低了除尘系统的 负荷;

5、新型内部结构,强化了对已分散物料的清扫和热传导作用,消除了筒体内壁的沾粘现象,对物料水分、 粘性的适应性更强。

6、干燥机实现了 “ 零水平推力 ”,大大减少了挡托轮的磨损,筒体运转平稳可靠。

7、干燥机采用 “ 调心式托轮装置 ” ,使托轮和滚圈的配合永远呈线性接触,从而大大降低了磨损和动力损 耗。

8、可根据用户要求控制产品粒度和水分,干燥煤泥时产品水分可达8% 以下,粒度可控制在 8mm 以下。

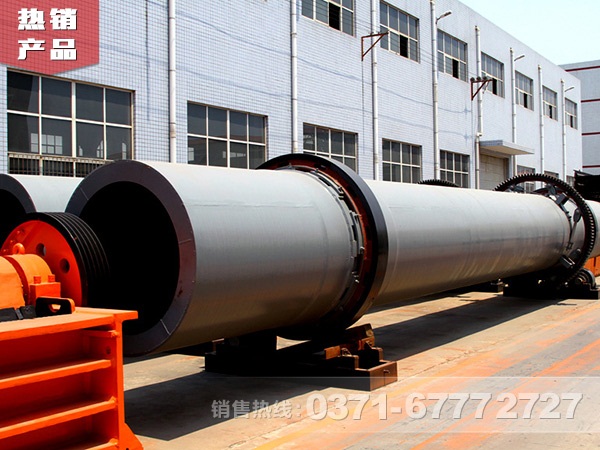

煤泥烘干机图片

煤泥烘干机

煤泥烘干机工作原理:

煤泥本身具有高湿、高粘结性,在干燥过程中湿煤泥经由带式输送机进入煤泥打散设备,经过快速打散的块状煤泥进入呈负压的干燥机后分以下几个工作区:一是导料区,湿煤泥进入此区与高温负压热风接触后被迅速蒸发出大量水分,煤泥在大导角的抄板抄动下,形不成粘结便被导入下一个工作区; 二是清理区,湿煤泥在此区被抄板抄起形成料幕状态,物料落下时易形成粘结滚筒壁现象,在此区由于设备设计有清扫装置,清扫装置可以快速清理掉粘结筒壁的煤泥,在这个过程中,清扫装置对于物料 团球结块也起破碎作用,从而增加了热交换面积,提高传热传质的效率,提高了干燥速率;三是倾斜扬料板区,此区是低温干燥区,煤泥在此区已呈低水分松散状态,此区已不具有粘结现象,经过热交换后成品达到所要求的水分要求,运动进入最后的出料区;四是出料区,干燥主机滚筒在此区不设抄板,物料在此区滚动滑行至排料口,完成整个干燥过程。

产品参数

规格
(m)
筒体容积
(m³)
生产能力
(t/h)
安装斜度
(%)
最高进气温度
(℃)
主电动机
(kw)
总重量
(t)
Φ1.2×8.0 9.0 1.9-2.4 3-5 700-800 7.5 9
Φ1.2×10 11.3 2.4-3.0 3-5 700-800 7.5 11
Φ1.5×12 21.2 4.5-5.7 3-5 700-800 15 18.5
Φ1.5×14 24.7 5.3-6.6 3-5 700-800 15 19.7
Φ1.5×15 26.5 5.7-7.1 3-5 700-800 15 20.5
Φ1.8×12 30.5 6.5-8.1 3-5 700-800 18.5 21.5
Φ1.8×14 35.6 7.6-9.5 3-5 700-800 18.5 23
Φ2.2×12 45.6 9.7-12.2 3-5 700-800 22 33.5
Φ2.2×14 53.2 11.4-14.2 3-5 700-800 22 36
Φ2.2×16 60.8 13.0-16.2 3-5 700-800 22 38
Φ2.4×14 63.3 13.5-16.9 3-5 700-800 37 45
Φ2.4×18 81.4 17.4-21.7 3-5 700-800 37 49
Φ2.4×20 90.4 19.3-24.1 3-5 700-800 45 54
Φ2.4×22 99.5 21.2-26.5 3-5 700-800 45 58
Φ2.6×24 127.4 27.2-34.0 3-5 700-800 55 73
Φ3.0×20 141.3 30.1-37.7 3-5 700-800 75 85
Φ3.0×25 176.6 37.7-47.1 3-5 700-800 75 95
Φ3.2×25 201 42.9-53.6 3-5 700-800 90 110
Φ3.6×28 285 60.8-76.0 3-5 700-800 160 135
