| 水槽长度 | ≤4500-14300mm | 直径 | 500-3000mm | 螺旋转速 | 3.2-12.5r/min |
|---|---|---|---|---|---|
| 适用物料 | 矿沙、细泥、矿砂等。 | ||||
| 应用范围 | 广泛适用于选矿厂中与球磨机配成闭路循环程分程分流矿沙；或用在重力选矿厂中来分级矿砂和细泥；以及洗矿行业中的脱泥、脱水等。 | ||||
|
|||||

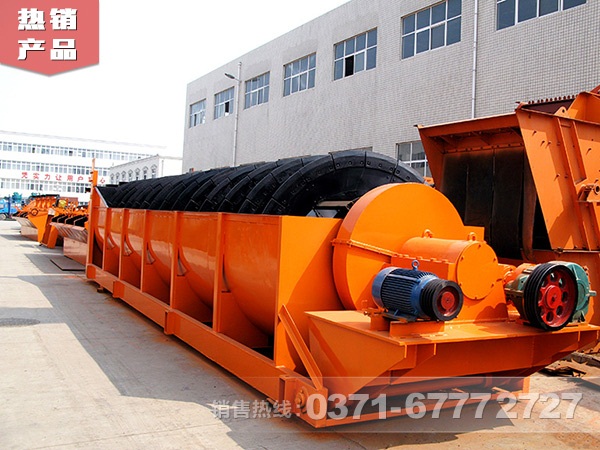

螺旋分级机主要有高堰式单螺旋和双螺旋、低堰式单螺旋和双螺旋、沉没式单螺旋和双螺旋几种分级机，低堰式现运用的很少，主要是高堰式和沉没式。 螺旋分级机是选矿的设备之一,螺旋分级机借助固体颗粒的比重不同，因而在液体中沉淀的速度不同的原理，进行机械分级的一种设备。能把磨机内磨出的料粉级于过滤，然后把粗料利用螺旋片旋片旋入磨机进料口，把过滤出的细料从溢流管子排出。螺旋分级机简称分级机。 分级机主要有高堰式单螺旋和双螺旋、沉没式单螺旋和双螺旋四种分级机。
高堰式单螺旋分级机
双螺旋分级机
螺旋分级机广泛适用于选矿厂中与球磨机配成闭路循环程分程分流矿沙，或用在重力 选矿厂中来分级矿砂和细泥，及金属选矿流程中对矿浆进行粒度分级，及洗矿作业中的脱泥、脱水等作业。该机具有结构简单、工作可靠、操作方便等特点。
螺旋分级机主要由传动装置、螺旋体、槽体、升降机构、下部支座（轴瓦）和排矿阀组成。
|
型号
|
螺旋直径
(mm) |
螺旋转速
(r/min) |
水槽长度
(mm) |
处理量（t/d） |
电动机功率（kw≤）
|
外形尺寸（mm≤）
|
总重
（t） |
||||
| 按返砂 | 按溢流 |
传动用
|
升降用
|
长
|
宽
|
高
|
|||||
|
FG-3
|
300
|
12-30
|
3000
|
80-150 | 20 |
1.1
|
----
|
3850
|
490
|
1140
|
0.7
|
|
FG-5
|
500
|
8-12.5
|
4500
|
135-210 | 32 |
1.1
|
----
|
5430
|
680
|
1480
|
1.9
|
|
FG-7
|
750
|
6-10
|
5500
|
340-570 | 65 |
3
|
----
|
6720
|
980
|
1820
|
3.1
|
|
FG-10
|
1000
|
5-8
|
6500
|
675-1080 | 110 |
5.5
|
----
|
7590
|
1240
|
2380
|
4.9
|
|
FC-10
|
8400
|
675-1080 | 85 |
7.5
|
----
|
9600
|
1240
|
2680
|
6.2
|
||
|
FG-12
|
1200
|
4-6
|
6500
|
1170-1870 | 155 |
7.5
|
2.2
|
8180
|
1570
|
3110
|
8.5
|
|
FC-12
|
8400
|
1170-1870 | 120 |
7.5
|
2.2
|
10370
|
1540
|
3920
|
11.0
|
||
|
2FG-12
|
6500
|
2340-3740 | 310 |
15
|
4.4
|
8230
|
2790
|
3110
|
15.8
|
||
|
2FC-12
|
8400
|
2340-3740 | 240 |
15
|
4.4
|
10370
|
2790
|
3920
|
17.6
|
||
|
FG-15
|
1500
|
4-6
|
8300
|
1830-2740 | 235 |
7.5
|
2.2
|
10410
|
1880
|
4080
|
12.5
|
|
FC-15
|
10500
|
1830-2740 | 185 |
7.5
|
2.2
|
12670
|
1820
|
4890
|
16.8
|
||
|
2FG-15
|
8300
|
2280-5480 | 470 |
15
|
4.4
|
10410
|
3390
|
4080
|
22.1
|
||
|
2FC-15
|
10500
|
2280-5480 | 370 |
15
|
4.4
|
12670
|
3370
|
4890
|
30.7
|
||
|
FG-20
|
2000
|
3.6-5.5
|
8400
|
3290-5940 | 400 |
11-15
|
3
|
10790
|
2530
|
4490
|
20.5
|
|
FC-20
|
12900
|
3210-5940 | 320 |
11-15
|
3
|
15610
|
2530
|
5340
|
28.5
|
||
|
2FG-20
|
8400
|
7780-11880 | 800 |
22-30
|
6
|
11000
|
4600
|
4490
|
35.5
|
||
|
2FC-20
|
12900
|
77880-11880 | 640 |
22-30
|
6
|
15760
|
4600
|
5640
|
48.7
|
||
|
FG-24
|
2400
|
3.67
|
9130
|
6800 | 580 |
15
|
3
|
11650
|
2910
|
4970
|
26.8
|
|
FC-24
|
14130
|
6800 | 490 |
18.5
|
4
|
16580
|
2930
|
7190
|
41.0
|
||
|
2FG-24
|
9130
|
13600 | 1160 |
30
|
6
|
12710
|
5430
|
5690
|
45.8
|
||
|
2FC-24
|
14130
|
13700 | 910 |
37
|
8
|
17710
|
5430
|
8000
|
67.9
|
||
|
2FG-30
|
3000
|
3.2
|
12500
|
23300 | 1785 |
40
|
8
|
16020
|
6640
|
6350
|
73.0
|
|
2FC-30
|
14300
|
23300 | 1410 |
----
|
----
|
17091
|
----
|
8680
|
84.8
|
||
